Beskrivning

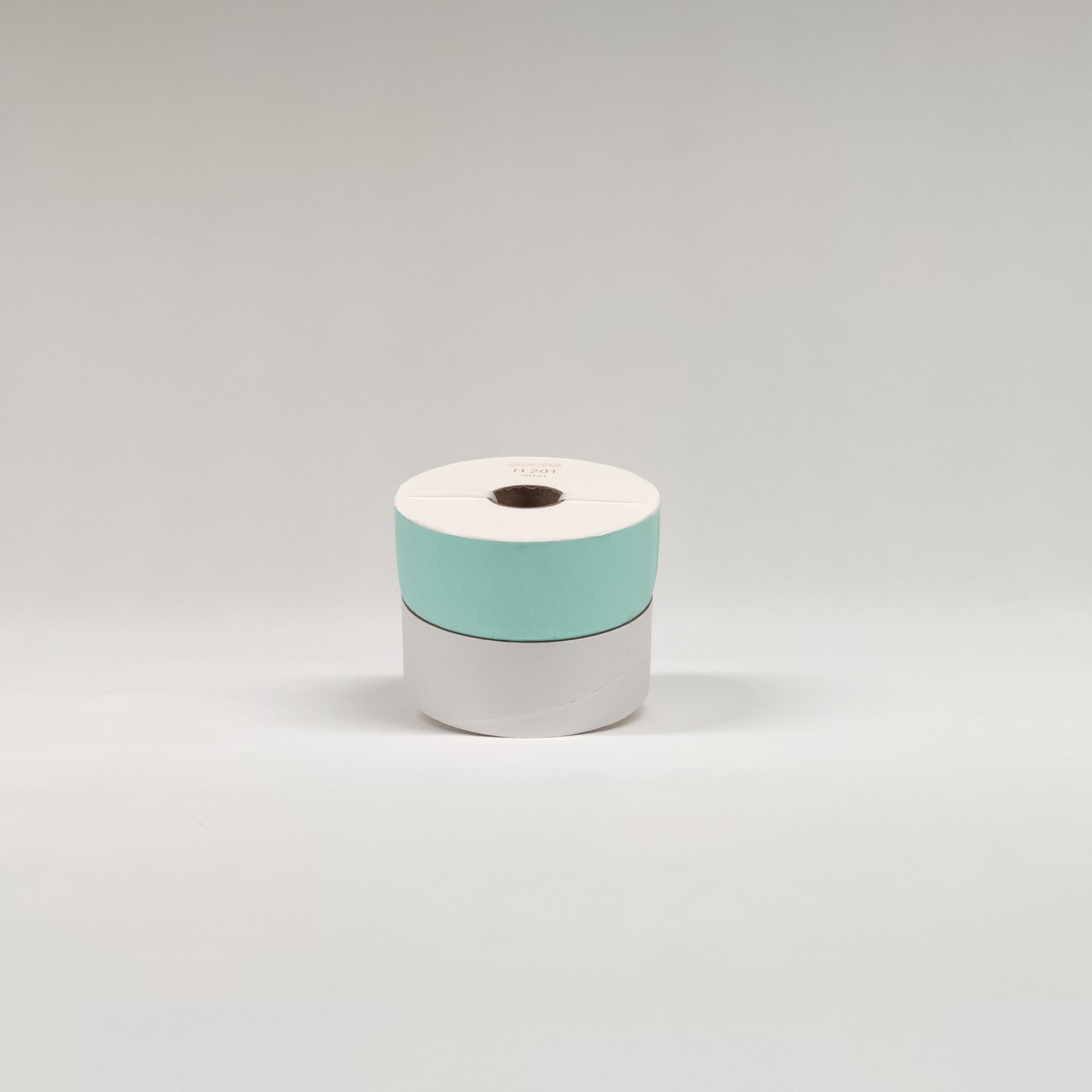

Rekommenderade filterelement: H201, HH201, T201, WE201

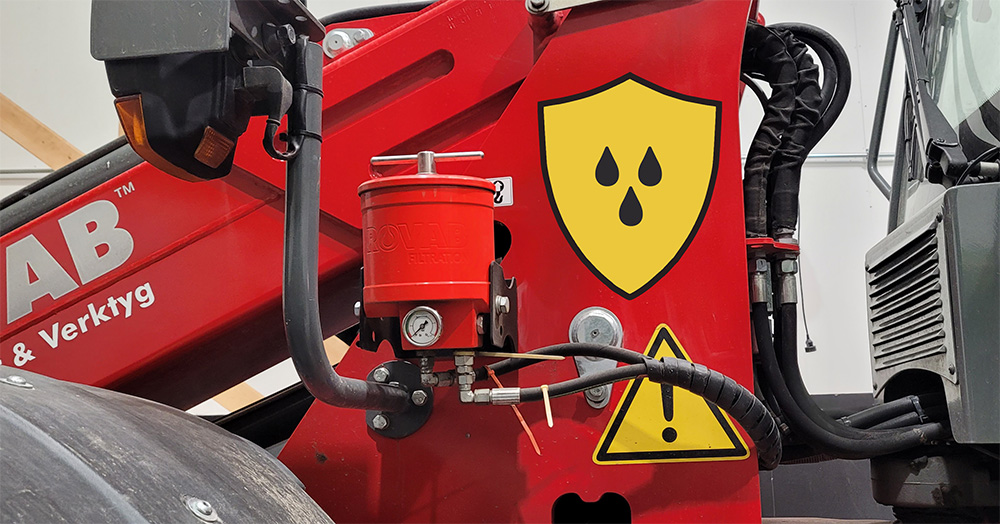

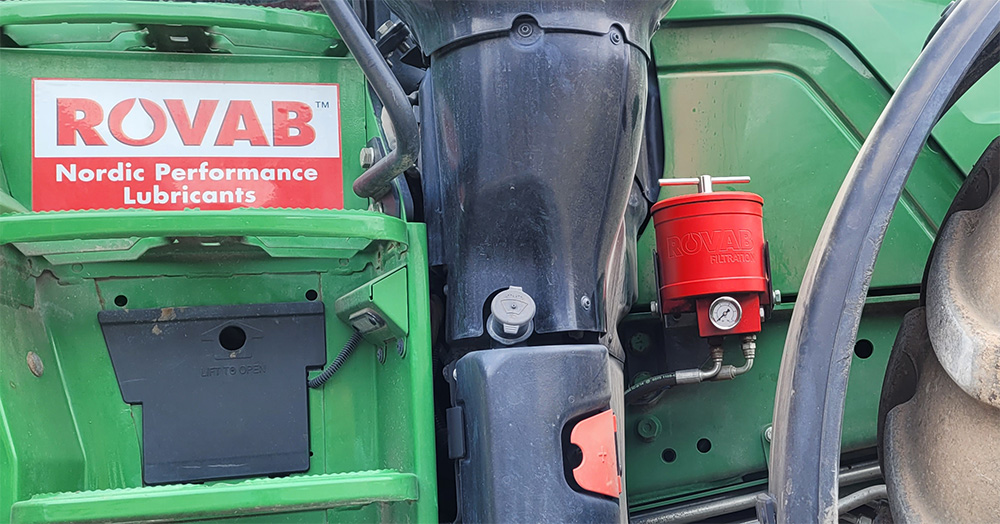

H-seriens filtreringsenheter kopplas in på maskinens trycksida – innan pump – och den renade oljan leds direkt tillbaks till oljetanken; ingen ström behövs. Enheten klarar driftstryck från 8 till 315 bar och reglerar själv inkommande tryck för att passa djupfiltrering. En inbyggd säkerhetsventil öppnar vid ett inre tryck över 6 bar och leder oljan direkt till returledningarna, vilket gör att mättade filter inte går sönder av höga tryck.
En tillhörande oljetrycksmätare indikerar behovet av att byta filterelement (via trycket som orsakas när filtret mättas av föroreningar). Den är även nödvändig för att korrigera stoppventilens läge och ställa in maxtryck i filterhuset.

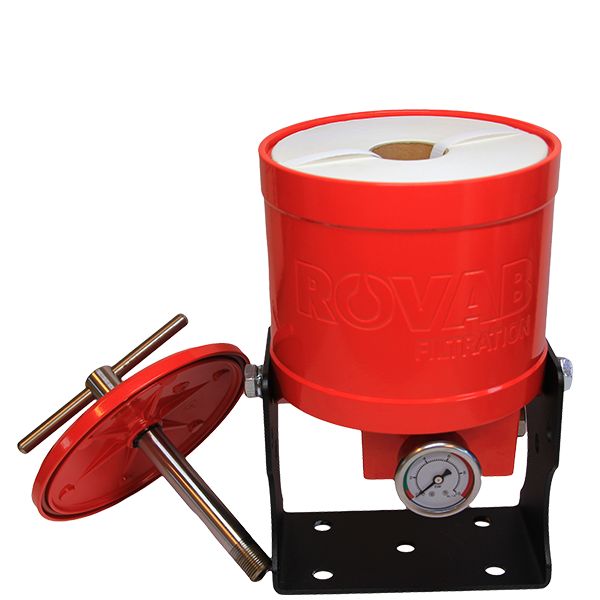

H20 är utrustad med ett monteringsfäste för fastsättning på vertikala eller horisontella ytor.
Enheter inom H-serien behöver inte egen pump eller motor och är installerade som bypass i en hydraulkrets med driftstryck mellan 8 och 350 bar.
